Zählerschranksystem E 700/950 D1-ZW

recyclebarer Vollkunststoff ● schutzisoliert ● stabilsteife Bauart



Niederspannungs-Wandlerzählung 250A

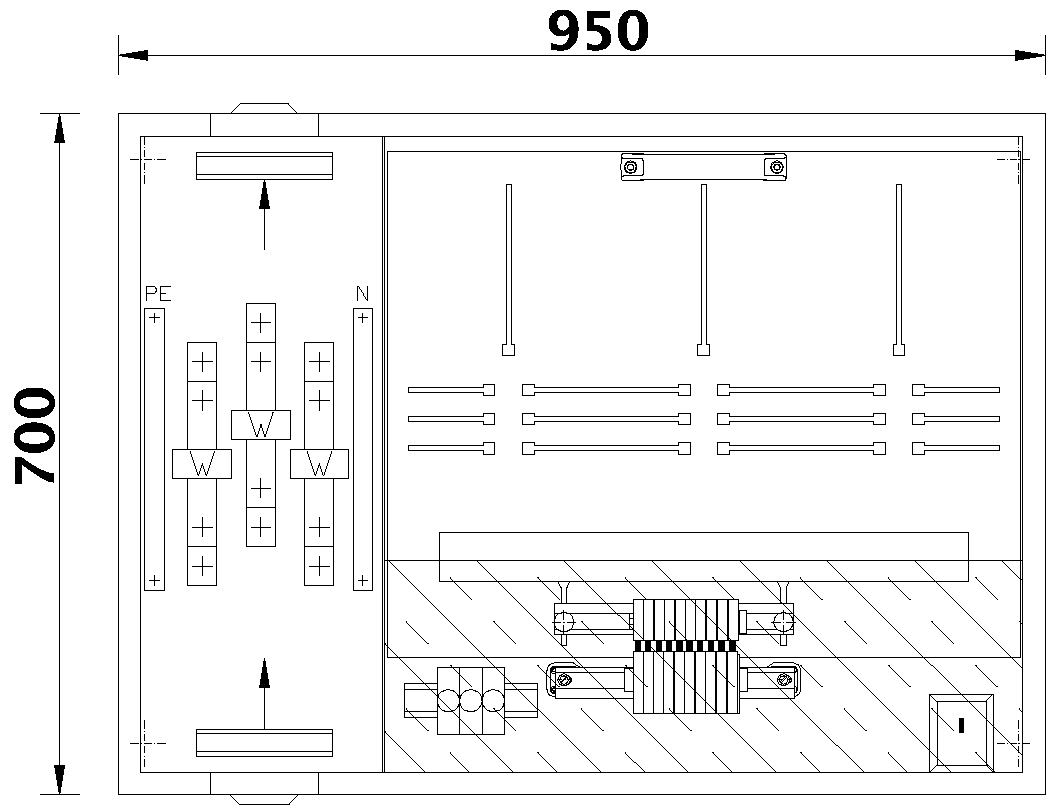

Zähler-Wandlerschrank E 700/950 D1-ZW



Maße: 700 x 950 x 225 mm



• Zugang unten über 5 Direktanschlussklemmen

• Primärleiterschienen Cu 30x10 [mm]

  für die Wandler des Netzbetreibers

• Abgang oben über 5 Direktanschlussklemmen

• Spannungsabgriff mit Spannungspfadsicherungen D01

• komplette Verdrahtung zur Prüfklemme

• untere Prüfklemme

• TAE-Dose



Kabelein/ausgang: Pg 48 im Schieber



alle Abdeckungen sind plombierbar



Tür mit Vollsicht-Sicherheitsscheibe



Schloss: Vierkant mit plombierbarer Fallklappe



4 Schrauben und Dübel für Schrankbefestigung ø9



Gewicht: ca. 20 kg





Zählertafel E 700/750 D1-Z5



Maße: 520 x 650 x 15 mm



3 Zählerplätze

• obere Prüfklemme

• anschlussfertig verdrahtet



Gewicht: ca. 4 kg
