Système d'armoire à compteur E 700/950 D1-ZW

Plastique recyclable ● isolation de protection ● construction stable et rigide



Dispositif de décompte du convertisseur basse tension 250A

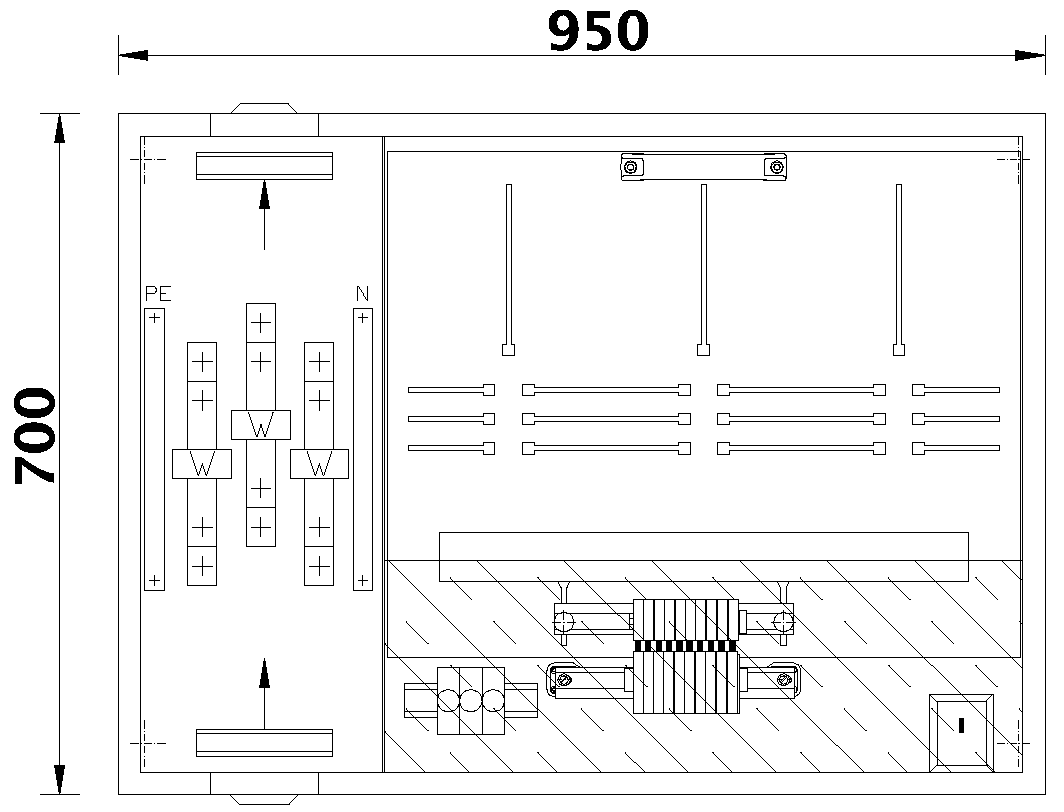

Armoire de conversion à compteur E 700/950 D1-ZW



Dimensions : 700 x 950 x 225 mm



•Accès en bas par 5 bornes de raccordement direct

•Rails primaires Cu 30x10 [mm]

pour les convertisseurs de l'opérateur réseau

•Sortie en haut par 5 bornes de raccordement direct

•Prise de tension avec fusibles du trajet de tension D01

•Câblage complet de la borne d'essai

•Borne d'essai inférieure

•Boîtier TAE



Entrée/sortie de câble : Pg 48 dans le tiroir



Tous les caches sont plombables



Porte avec vitre de sécurité transparente



Cadenas : Carré avec volet plombable



4 vis et tourillons pour fixer l'armoire ø9



Poids : env. 20 kg





Panneau de contrôle E 700/750 D1-Z5



Dimensions : 520 x 650 x 15 mm



3 places de compteur

•Borne d'essai supérieure

•Câblé, prêt à être raccordé



Poids : env. 4 kg
