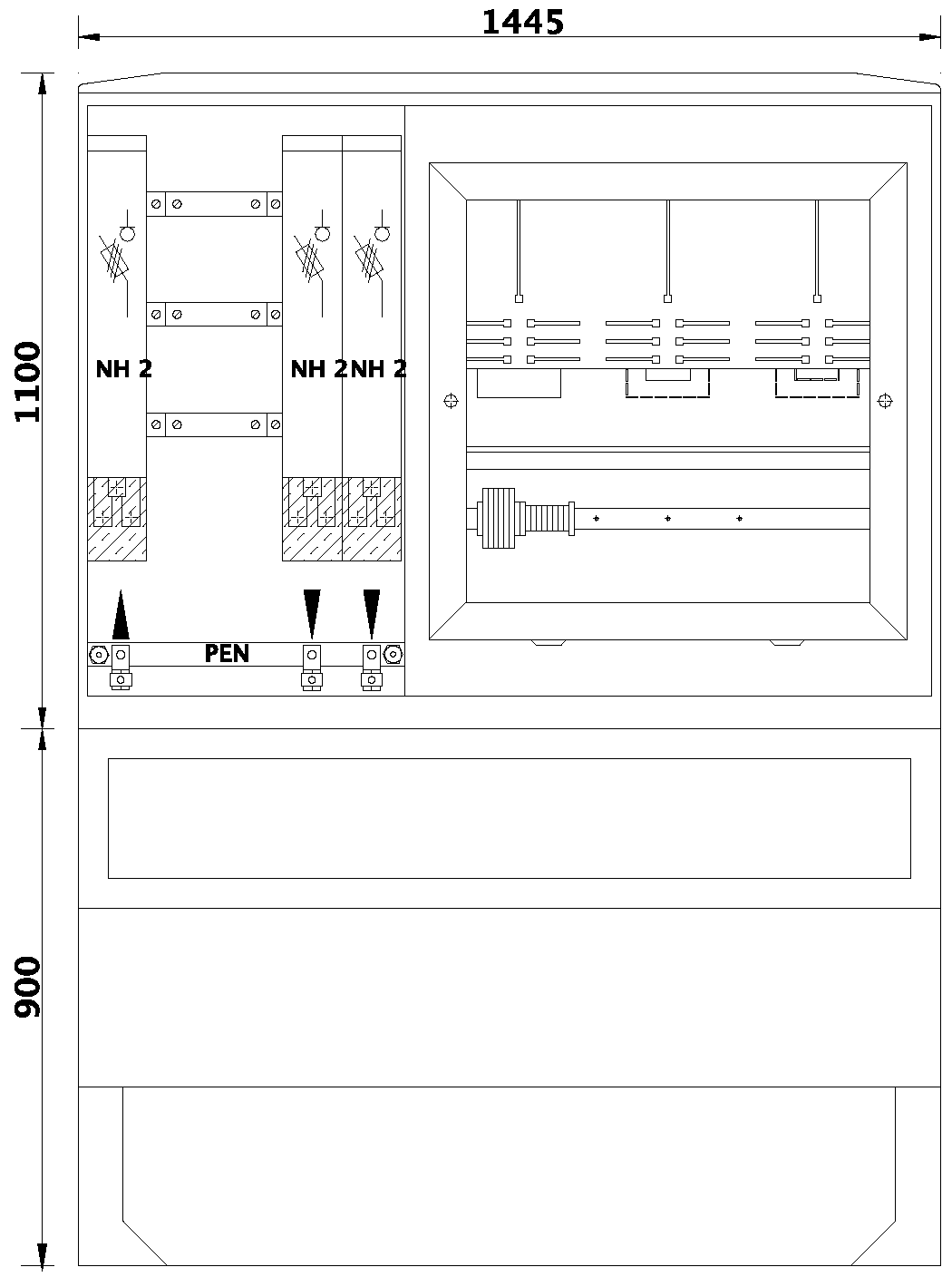

Système d'armoire à compteur A 1100/1445 ZW

Plastique recyclable ● isolation de protection ● construction stable et rigide



Dispositif de décompte du convertisseur

Armoire de distribution externe



Dimensions : 1100 x 1445 x 350 mm



Socle H = 900 mm



Poids env. 180 kg



Cadenas : Poignée pivotante, conçue pour des demi-cylindres profilés



Transformateur:

• Entrée de câble en bas : par une traverse porte-câbles

• 1 barrette d'interrupteurs-sectionneurs à fusibles NH

  de 2/400A à l'entrée

• Rails primaires pour les convertisseurs de l'opérateur réseau

• 2 barrettes d'interrupteurs-sectionneurs à fusibles NH

  de 2/400A à la sortie

• Jeu de câbles du compteur du convertisseur

• Couvercle plombable et transparent





Compteur:

Armoire à compteur E 800/800 D1



Dimensions : 800 x 800 x 225 mm



• Entrée de câble : en bas 3x Pg 16, 2x Pg 36

  à droite et à gauche respectivement 1x Pg 36



Porte avec vitre de sécurité transparente



Cadenas : Verrou plombable à pêne tournant



Poids : env. 10 kg



Panneau de contrôle E 800/800 D1-H5



Dimensions : 750 x 750 x 25 mm



• 3 places de compteur

• Borne d'essai

• Câblé, complètement prêt à être raccordé



Cache-bornes plombable et transparent



Poids : env. 11 kg
