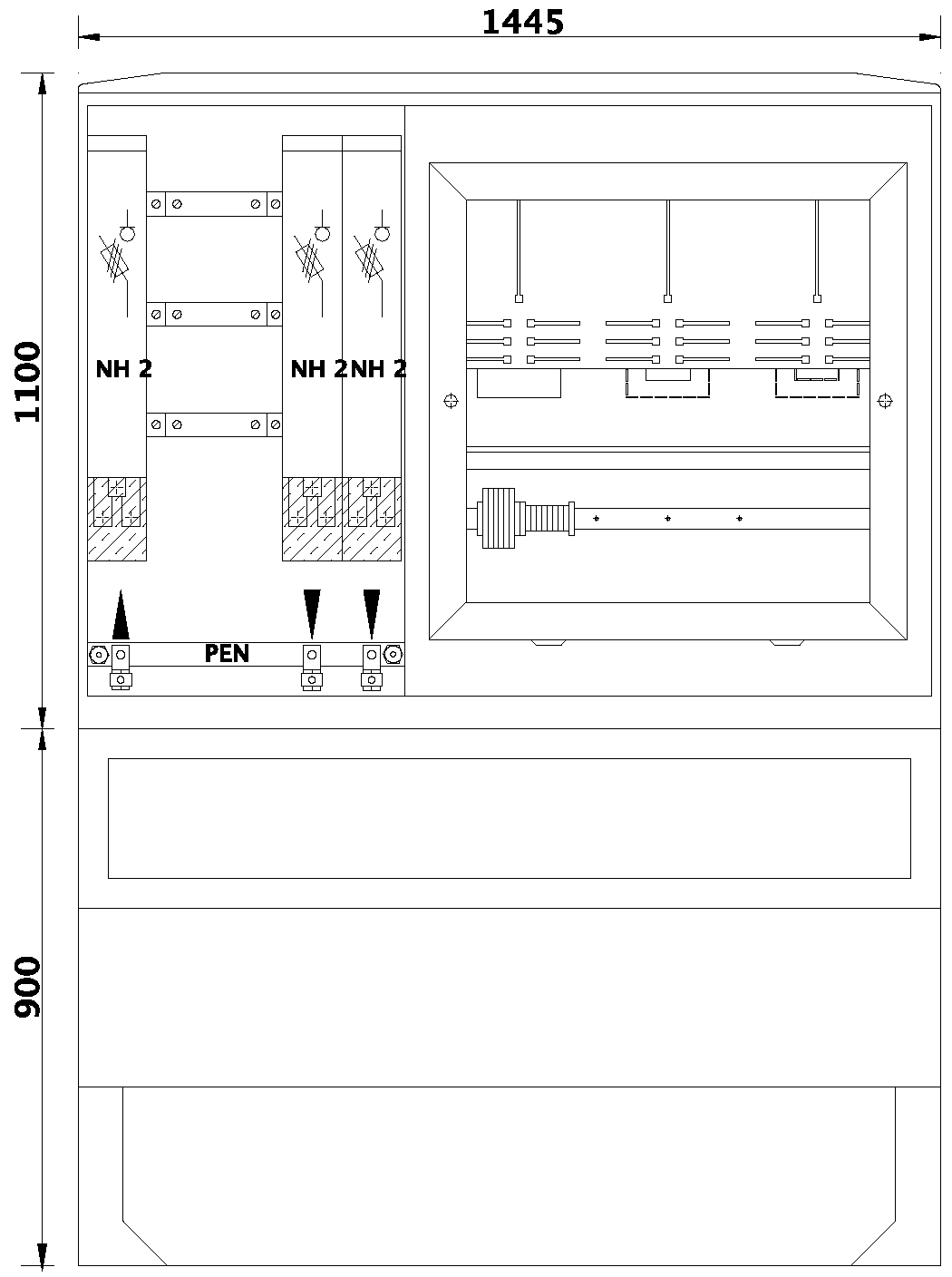

Zählerschranksystem A 1100/1445 ZW

recyclebarer Vollkunststoff ● schutzisoliert ● stabilsteife Bauart



Wandlerzählung

Außenverteilerschrank



Maße: 1100 x 1445 x 350 mm



Sockel H = 900 mm



Gewicht ca. 180 kg



Schloss: Schwenkhebelgriff, vorbereitet für Profilhalbzylinder



Wandlerteil:

• Kabeleinführung unten: über Kabelabfangschiene

• 1 NH-Sicherungslasttrennschaltleisten Gr. 2/400A im Eingang

• Primärleiterschienen für die Wandler des Netzbetreibers

• 2 NH-Sicherungslasttrennschaltleisten Gr. 2/400A im Abgang

• Verdrahtungssatz Wandler-Zählerteil

• transparente, plombierbare Abdeckung





Zählerteil:

Zählerschrank E 800/800 D1



Maße: 800 x 800 x 225 mm



• Kabeleinführung: unten 2x Pg 36,

  rechts und links je 1x Pg 36



Tür mit Vollsicht-Sicherheitsscheibe



Schloss: Drehriegel, plombierbar



Gewicht: ca. 10 kg



Zählertafel E 800/800 D1-H5



Maße: 750 x 750 x 25 mm



• 3 Zählerplätze

• Prüfklemme

• komplett anschlussfertig verdrahtet



transparente, plombierbare Anschlussraumabdeckung



Gewicht: ca. 11 kg
