Zählerschranksystem E 1100/950 D1-ZW

recyclebarer Vollkunststoff ● schutzisoliert ● stabilsteife Bauart



Niederspannungs-Wandlerzählung 250A

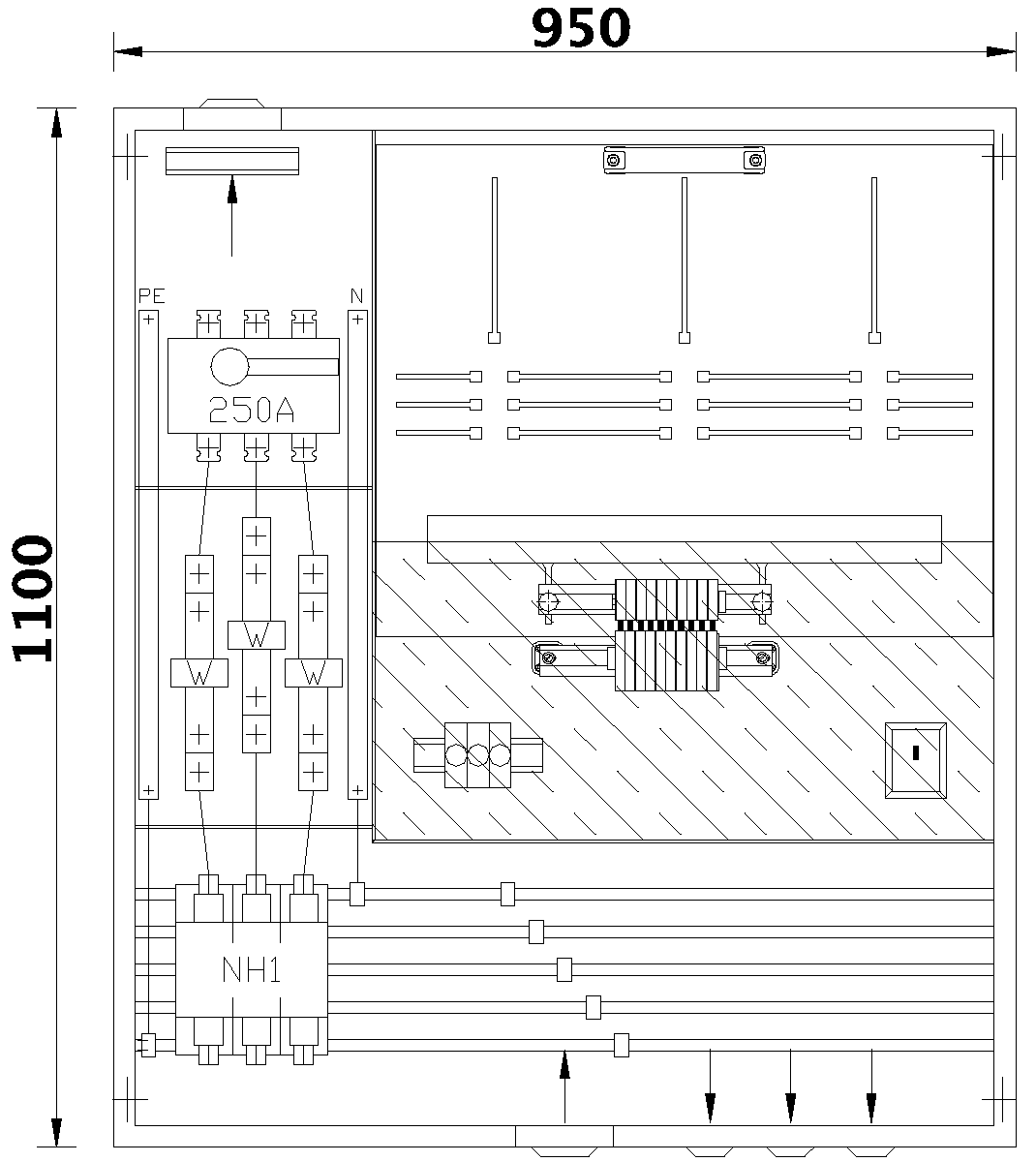

Zähler-Wandlerschrank E 1100/950 D1-ZW



Maße: 1100 x 950 x 225 mm



• Zugang unten über

  5 Anschlussklemmen 16 – 120 mm2

• Sammelschienen 12x10 [mm]

• NH-Sicherungsunterteil Gr.1

• Primärleiterschienen Cu 30x10 [mm] für die Wandler

  des Netzbetreibers

• Lasttrennschalter 250A

• Abgang (Schalter) oben über

  3 Anschlussschrauben M10

• Abgang (PE und N) oben über

  je 1 Prismenklemme 70 – 150 mm2

• Spannungsabgriff mit Spannungspfadsicherung D01

• komplette Verdrahtung zur Prüfklemme

• untere Prüfklemme

• TAE-Dose



Kabelein/ausgang: Pg 48 im Schieber



Ausgang von Sammelschienen: 3x Pg 36



alle Abdeckungen sind plombierbar



Tür mit Vollsicht-Sicherheitsscheibe



Schloss: Vierkant mit plombierbarer Fallklappe



4 Schrauben und Dübel für Schrankbefestigung ø9



Gewicht: ca. 38 kg





Zählertafel E 700/750 D1-Z5



Maße: 520 x 650 x 15 mm



3 Zählerplätze

• obere Prüfklemme

• anschlussfertig verdrahtet



Gewicht: ca. 4 kg
