Zählerschranksystem E 700/400 D1

recyclebarer Vollkunststoff ● schutzisoliert ● stabilsteife Bauart



Wandlerzählung

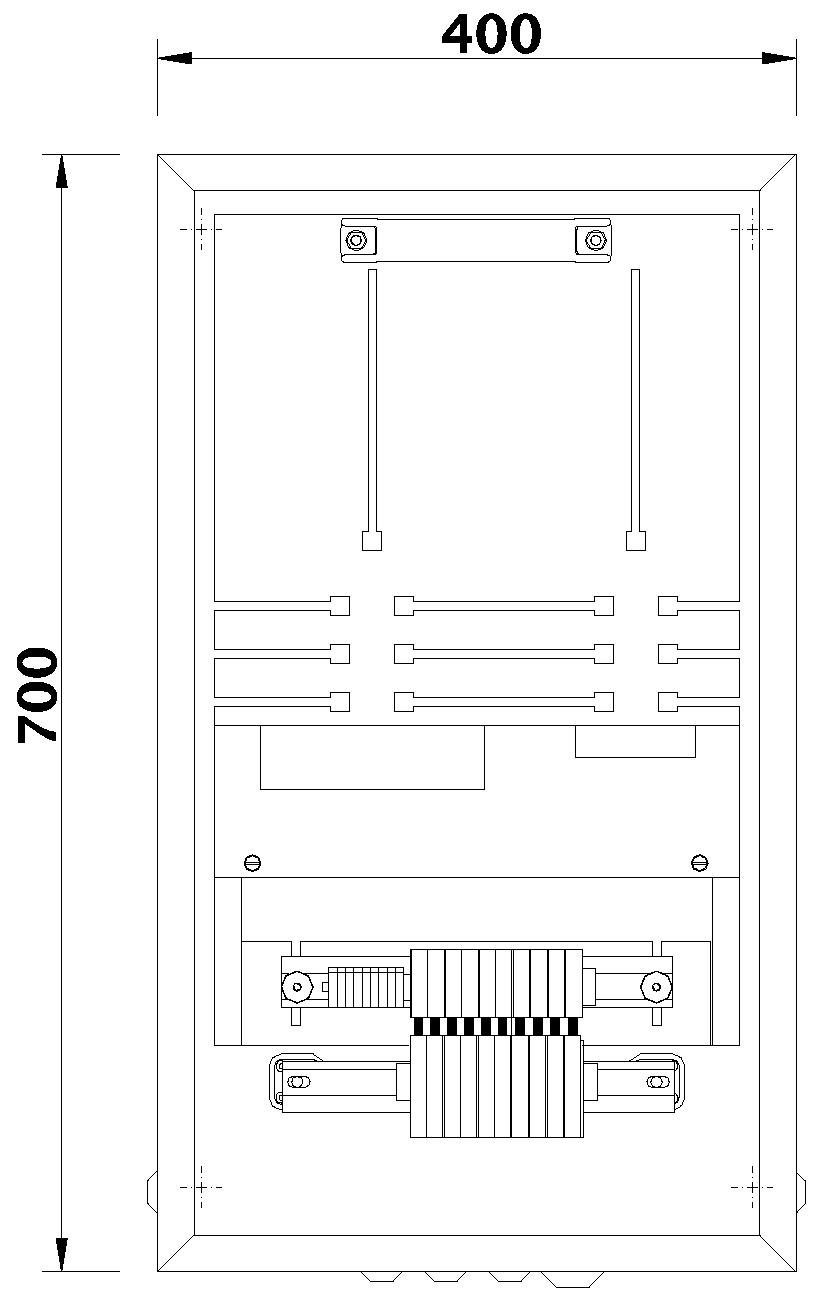

Zählerschrank E 700/400 D1



Maße: 700 x 400 x 225 mm



• untere Prüfklemme mit hohen Trennscheiben

• Kabeleinführung: unten 3x Pg 16, 1x Pg 21

  rechts und links je 1x Pg 16



Tür mit Vollsicht-Sicherheitsscheibe

Schloss: Vierkant mit plombierbarer Fallklappe



4 Schrauben und Dübel für Schrankbefestigung ø9



Gewicht: ca. 6 kg





Zählertafel E 700/400 D1-HZ5-2-300



Maße: 520 x 300 x 25 mm



• 2 Zählerplätze

• obere Prüfklemme

• zusätzliche Klemmleiste

• komplett anschlussfertig verdrahtet

• 3 Sicherungen (2A) in der Verdrahtung eingelötet



Gewicht: ca. 2,5 kg





Wandmontagetafel E 700/400 D1-WM-300

(ohne Abbildung)

Zur Montage im Verteilerschrank



Maße: 665 x 356 x 182 mm



für die Aufnahme der Zählertafel E 700/400 D1-HZ5-2-300

• transparente, plombierbare Abdeckung



Gewicht: ca. 3 kg
