Zählerschranksystem E 700/700 D1-ZW

recyclebarer Vollkunststoff ● schutzisoliert ● stabilsteife Bauart



Niederspannungs-Wandlerzählung 250A

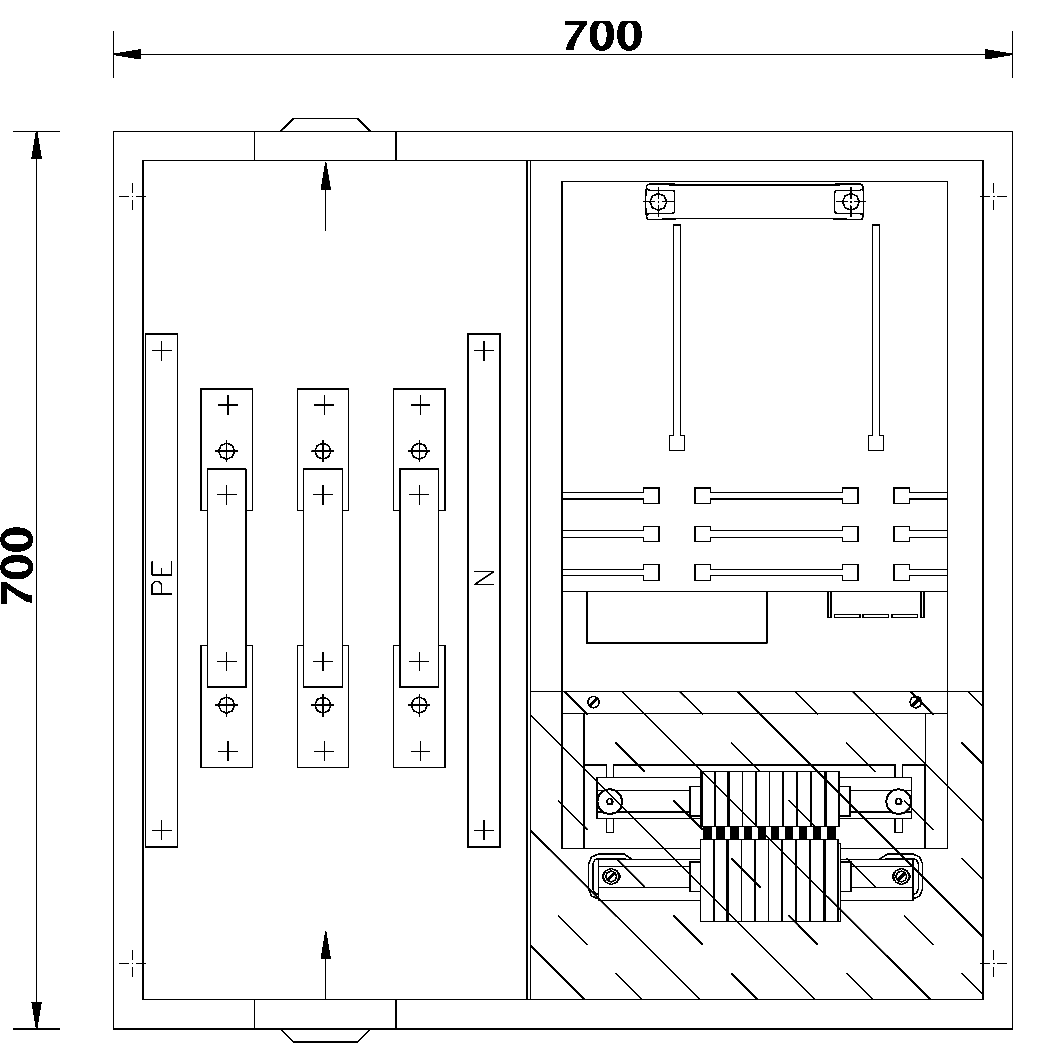

Zähler-Wandlerschrank E 700/700 D1 - ZW



Maße: 700 x 700 x 225 mm

● Kabelanschluss L1-L3: Schraube M12

● Kabelanschluss PE+N: Schraube M10

● Spannungsabgriff für Wendelsicherung

● Primärleiterschienen für Wandler

● komplette Verdrahtung zur Prüfklemme

● untere Prüfklemme



Kabelein/ausgang: oben und unten je 1x Pg 48 mit

herausnehmbarem Schieber

Abdeckungen des Wandlerteiles und der Prüfklemme sind plombierbar

Schloss: Vierkant mit plombierbarer Fallklappe

4 Schrauben und Dübel für Schrankbefestigung ø9

Gewicht: ca. 13 kg



Zählertafel E 700/400 D1-HZ5-2-300



Maße: 520 x 300 x 25 mm

● 2 Zählerplätze

● obere Prüfklemme

● komplett anschlussfertig verdrahtet

● 3 Sicherungen (2A) in der Verdrahtung eingelötet

   Gewicht: ca. 2,5 kg
