Zählerschranksystem E 1250/800 D1-ZW

recyclebarer Vollkunststoff ● schutzisoliert ● stabilsteife Bauart



Niederspannungs-Wandlerzählung 250A

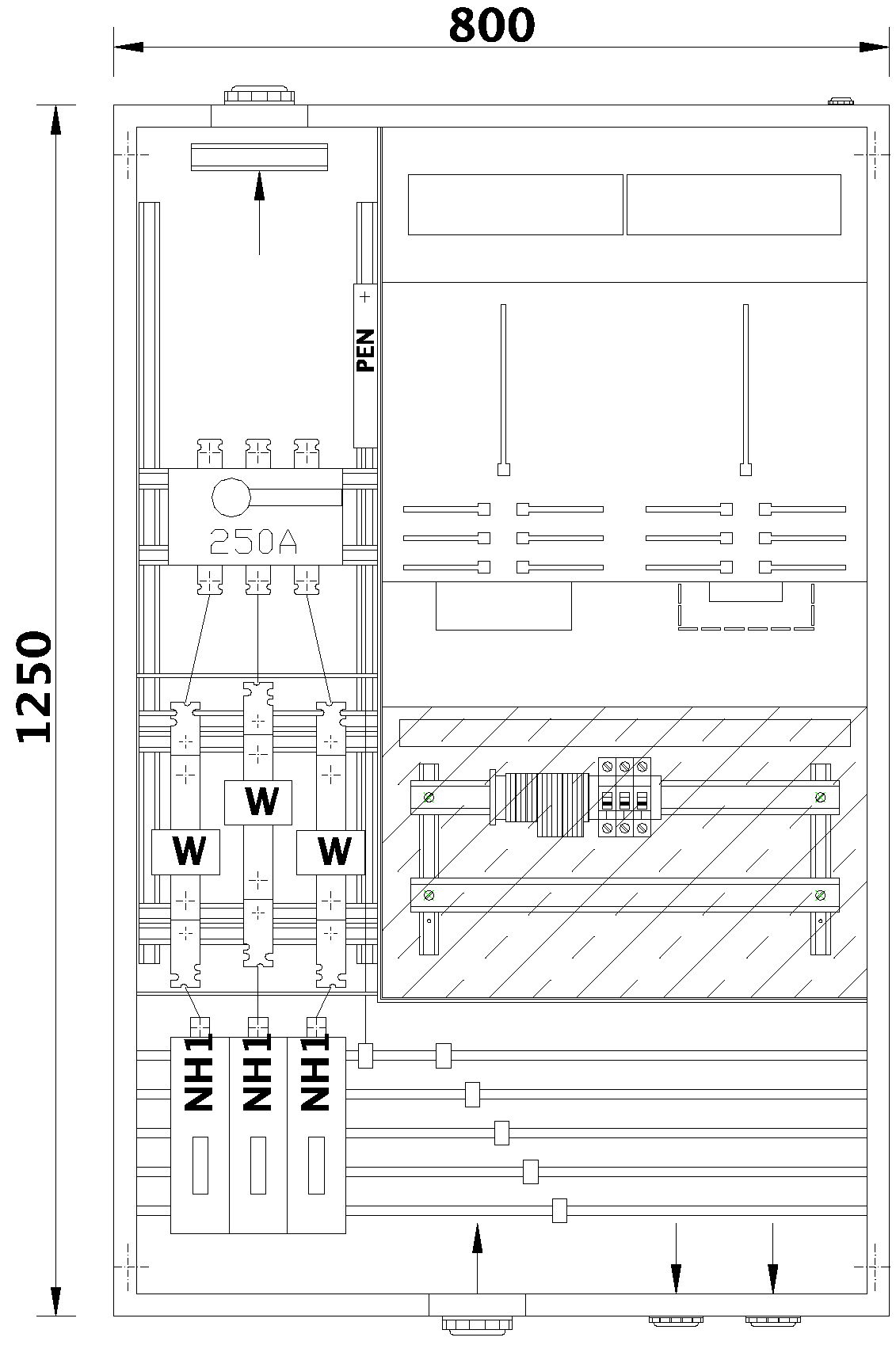

Zähler-Wandlerschrank E 1250/800 D1-ZW



Maße: 1250 x 800 x 225 mm



Tür mit Vollsicht-Sicherheitsscheibe



Schloss: plombierbarer Vierkantverschluss

mit Fallklappe



4 Schrauben und Dübel für Schrankbefestigung ø9



• Sammelschienen 355A, 5-pol.

• Leiteranschlussklemmen 120mm2

• Wandlervorsicherung NH-2

• Anschlussschienen für die Primärschienen der

  Wandler des Netzbetreibers

• Lasttrennschalter 250A, 3-pol.

• komplette Verdrahtung zur Prüfklemme



Gewicht: ca. 31 kg





Zählertafel E 950/550 D1-H5



Maße: 875 x 500 x 25 mm



1 Zählerplatz, 1 TSG-Platz

• anschlussfertig verdrahtet

• Spannungspfadsicherung D01, 3-pol.

• Prüfklemme



Anschlussraumabdeckungen sind plombierbar



Gewicht: ca. 3 kg
