Zählerschranksystem E 950/800 D1-ZW

recyclebarer Vollkunststoff ● schutzisoliert ● stabilsteife Bauart



Niederspannungs-Wandlerzählung 250A

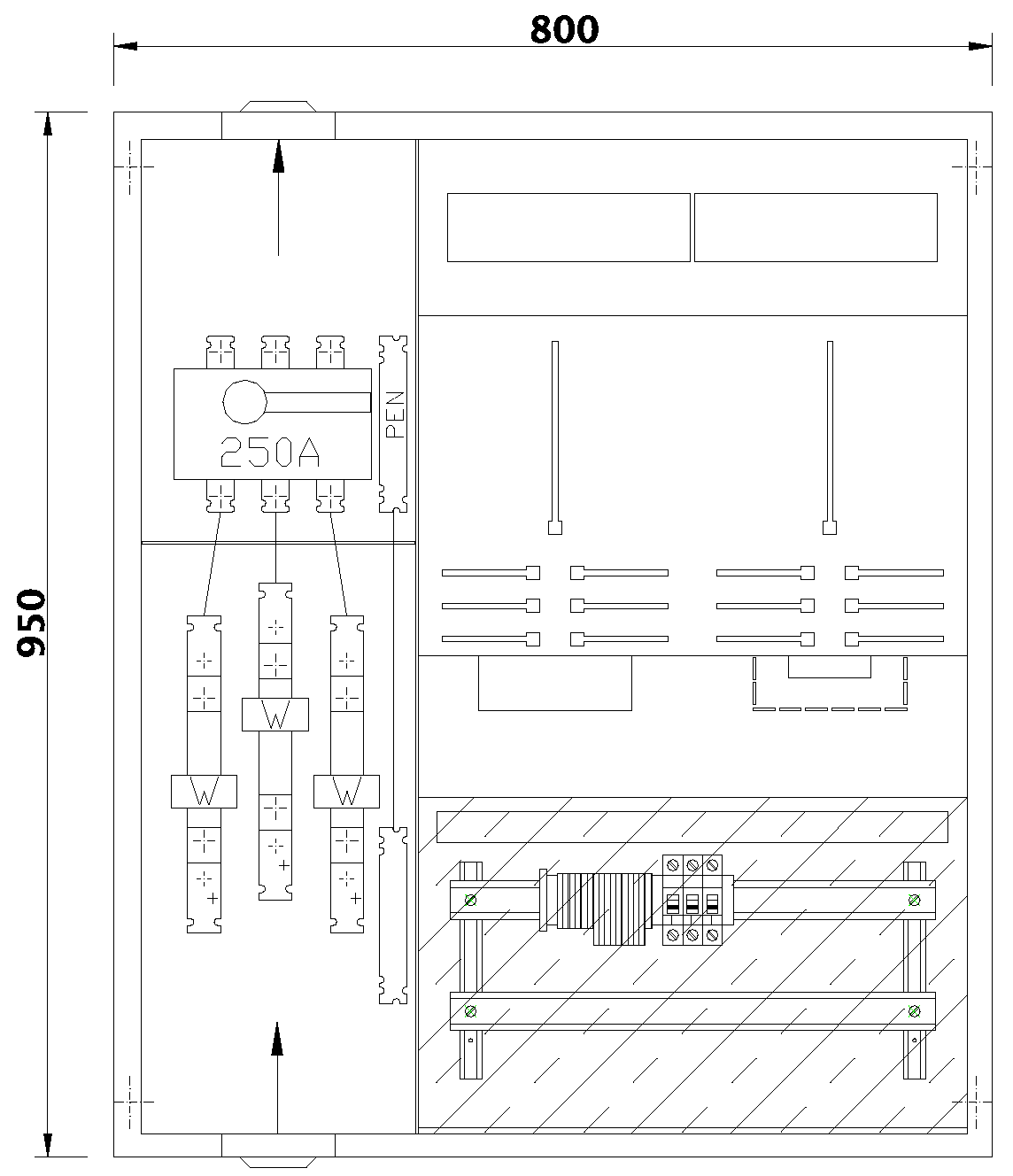

Zählerschrank E 950/800 D1-ZW



Maße: 950 x 800 x 225 mm



• Kabelein-/ausgang: unten 1x Pg 48

  oben  1x Pg 48

• Zugang unten über 3x Schellenklemme und

  1x Prismenklemme

• Primärleiterschienen für die Wandler des Netzbetreibers

• Lasttrennschalter 250A

• Abgang oben über 3x Schrauben und

  1x Prismenklemme

• komplette Verdrahtung zur Prüfklemme



Tür mit Vollsicht-Sicherheitsscheibe



Schloss: Vierkant mit plombierbarer Fallklappe



4 Schrauben und Dübel für Schrankbefestigung ø9



Gewicht: ca. 30 kg





Zählertafel E 950/550 D1-H5



Maße: 900 x 500 x 25 mm



2 Zählerplätze

• komplett anschlussfertig verdrahtet



unterer Anschlussraum

• Tragschiene 35/7,5

• Prüfklemme

• 3 Sicherungsautomaten B10

• transparente, plombierbare Abdeckung



oberer Anschlussraum

• Tragschiene 35/7,5

• plombierbare Normfeld-Abdeckung



Gewicht: ca. 12 kg
