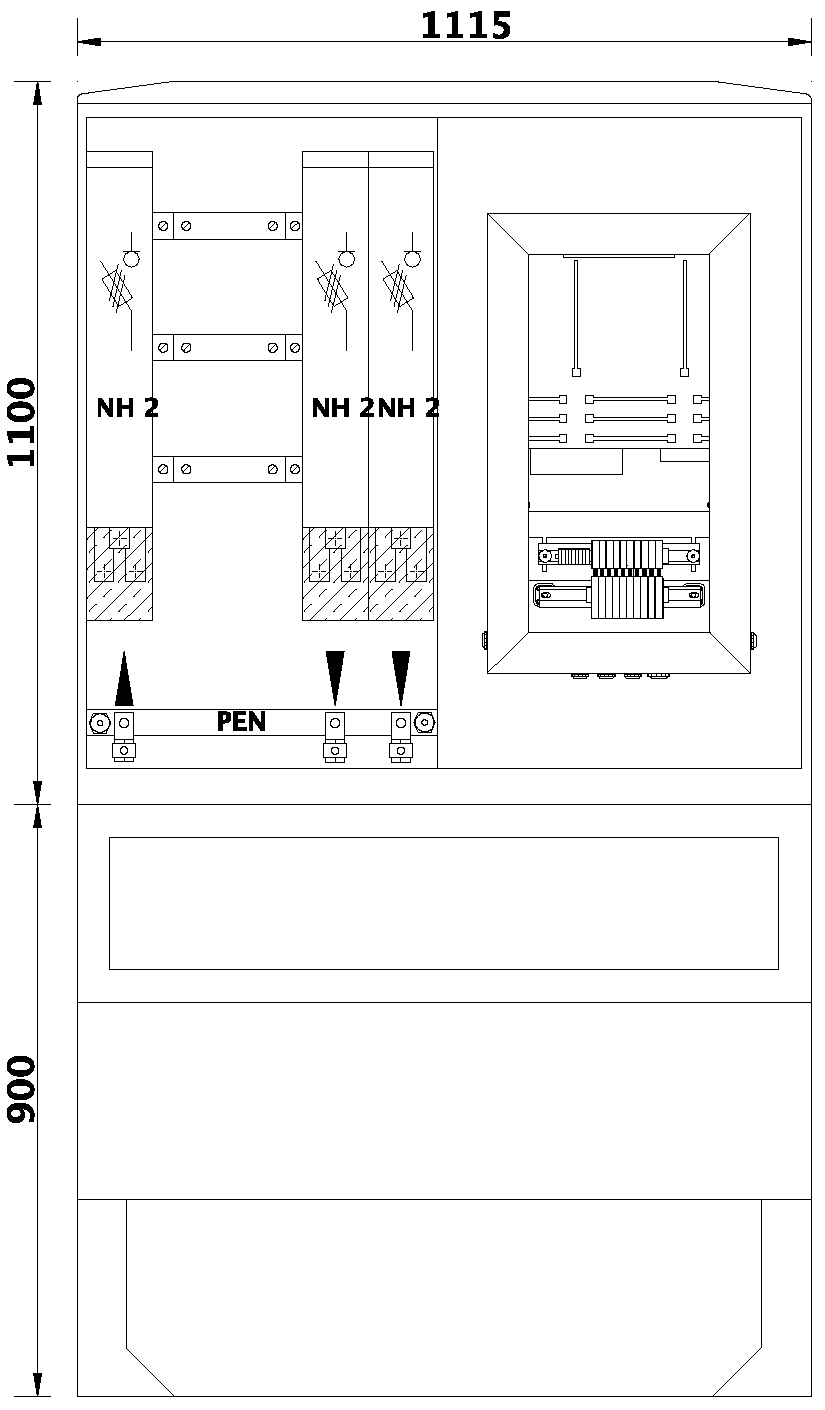

Zählerschranksystem A 1100/1115 ZW

recyclebarer Vollkunststoff ● schutzisoliert ● stabilsteife Bauart



Wandlerzählung

Außenverteilerschrank



Maße: 1100 x 1115 x 350 mm



Sockel H = 900 mm



Gewicht ca. 150 kg



Schloss: Schwenkhebelgriff, vorbereitet für Profilhalbzylinder



Wandlerteil:

• Kabeleinführung unten: über Kabelabfangschiene

• 1 NH-Sicherungslasttrennschaltleisten Gr. 2/400A im Eingang

• Primärleiterschienen für die Wandler des Netzbetreibers

• 2 NH-Sicherungslasttrennschaltleisten Gr. 2/400A im Abgang

• Verdrahtungssatz Wandler-Zählerteil

• transparente, plombierbare Abdeckung





Zählerteil:

Zählerschrank E 700/400 D1



Maße: 700 x 400 x 225 mm



• untere Prüfklemme mit hohen Trennscheiben

• Kabeleinführung: unten 3x Pg 16, 1x Pg 21

  rechts und links je 1x Pg 16



Tür mit Vollsicht-Sicherheitsscheibe



Schloss: Vierkant mit plombierbarer Fallklappe



Gewicht: ca. 6 kg



Zählertafel E 700/400 D1-HZ5-2-300



Maße: 520 x 300 x 25 mm



• 2 Zählerplätze

• obere Prüfklemme

• zusätzliche Klemmleiste

• komplett anschlussfertig verdrahtet

• 3 Sicherungen (2A) in der Verdrahtung eingelötet



Gewicht: ca. 2,5 kg



Abdeckkappe AK 700/400-HZ-300



• transparent, plombierbar



Gewicht: ca. 0,65 kg
