Zählerschranksystem E 700/750 D1

recyclebarer Vollkunststoff ● schutzisoliert ● stabilsteife Bauart



Wandlerzählung

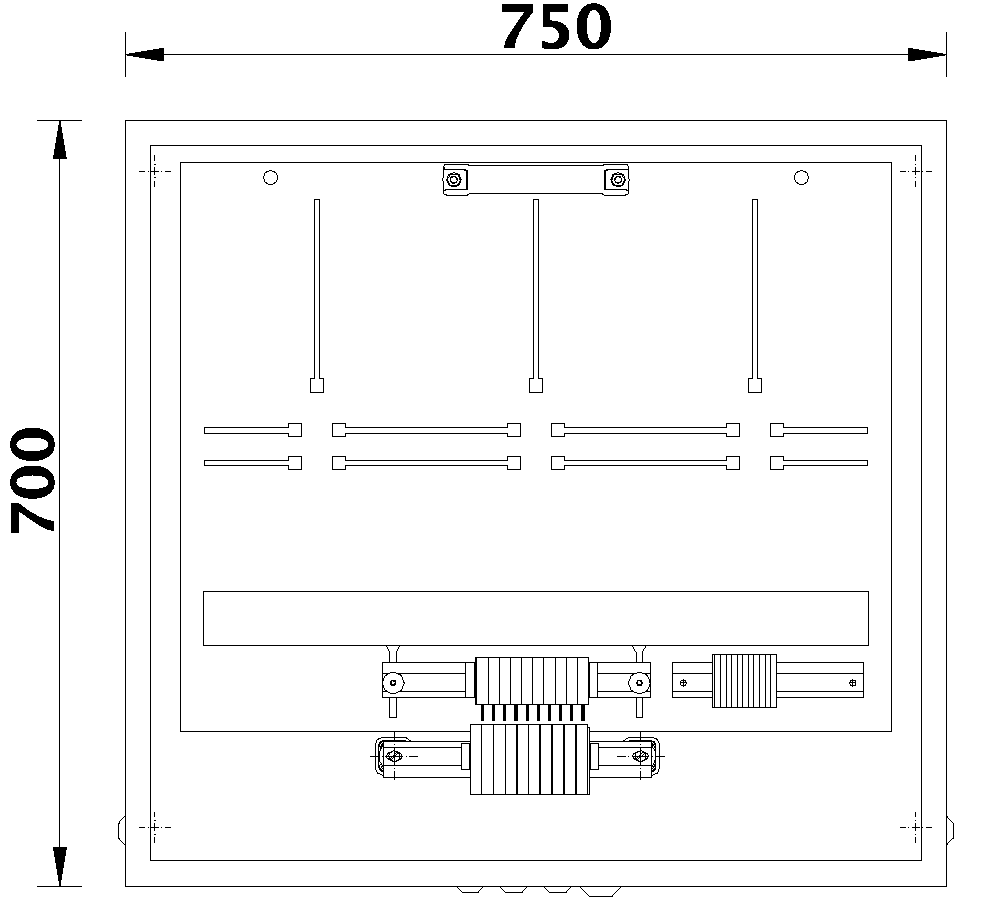

Zählerschrank E 700/750 D1



Maße: 700 x 750 x 225 mm



• untere Prüfklemme mit hohen Trennscheiben

• Kabeleinführung: unten 3x Pg 16, 1x Pg 21

  rechts und links je 1x Pg 16



Tür mit Vollsicht-Sicherheitsscheibe

Schloss: Vierkant mit plombierbarer Fallklappe



4 Schrauben und Dübel für Schrankbefestigung ø9



Gewicht: ca. 11 kg





Zählertafel E 700/750 D1-Z5



Maße: 520 x 650 x 15 mm



• 3 Zählerplätze

• obere Prüfklemme

• zusätzliche Klemmleiste

• komplett anschlussfertig verdrahtet

• 3 Sicherungen (2A) in der Verdrahtung eingelötet



Gewicht: ca. 4 kg



Wandmontagetafel E 700/750 D1-WM

(ohne Abbildung)



Zur Montage im Verteilerschrank

Maße: 570 x 685 x 182 mm

für die Aufnahme der Zählertafel E 700/750 D1-Z5

• transparente, plombierbare Abdeckung



Gewicht: ca. 5 kg
