Système d'armoire à compteur E 1100/950 D1-ZW

Plastique recyclable ● isolation de protection ● construction stable et rigide



Dispositif de décompte du convertisseur basse tension 250A

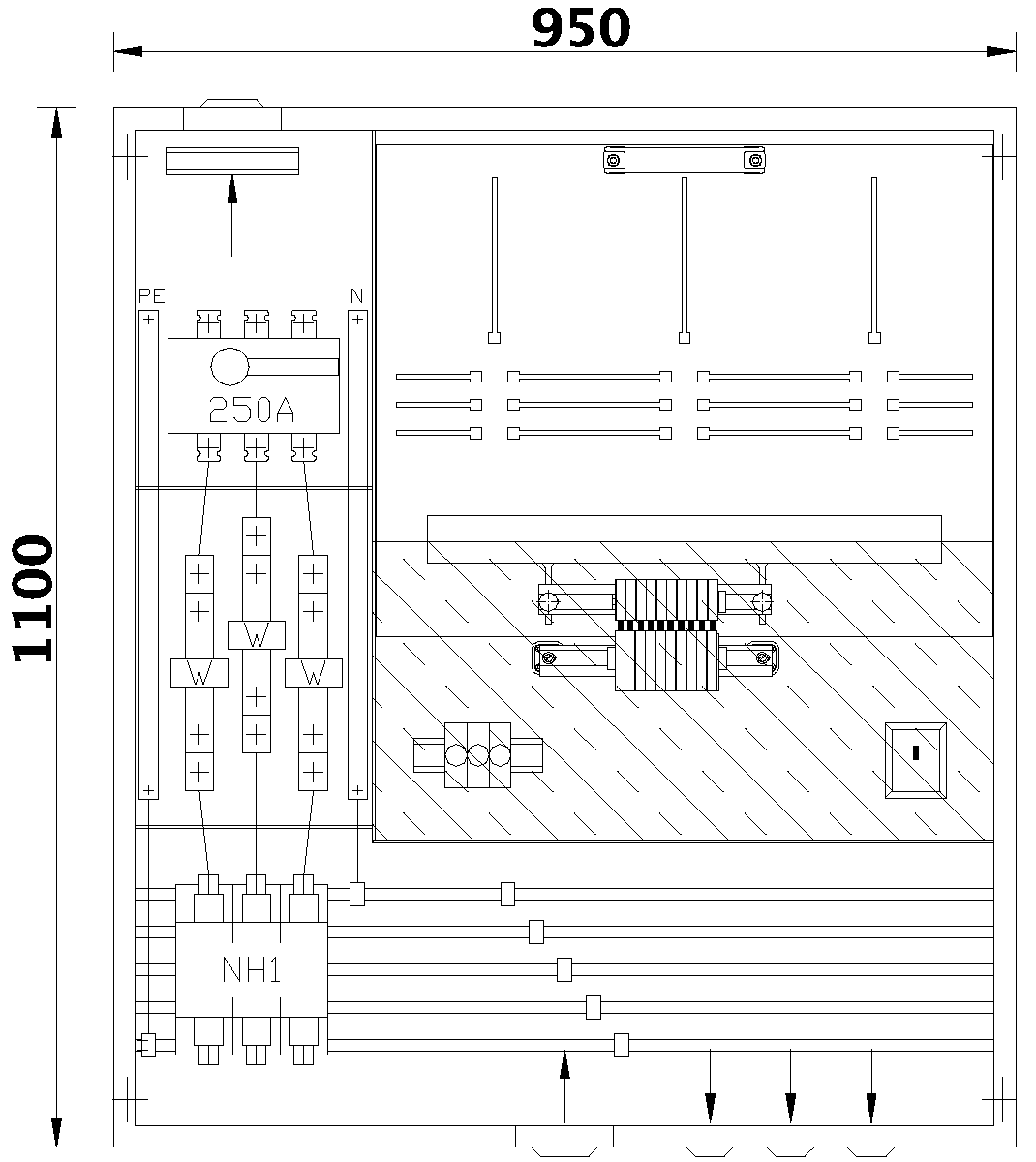

Armoire de conversion à compteur E 1100/950 D1-ZW



Dimensions : 1100 x 950 x 225 mm



• Accès en bas par

  5 bornes de raccordement 16 – 120 mm2

• Rails collecteurs 12x10 [mm]

• Base à fusibles NH de 1

• Rails primaires Cu 30x10 [mm] pour les convertisseurs

  de l'opérateur réseau

• Interrupteur-sectionneur 250A

• Sortie (interrupteur) en haut par

  3 raccords à vis M10

• Sortie (PE et N) en haut par

  respectivement 1 borne à prime 70 – 150 mm2

• Prise de tension avec fusible du trajet de tension D01

• Câblage complet de la borne d'essai

• Borne d'essai inférieure

• Boîtier TAE



Entrée/sortie de câble : Pg 48 dans le tiroir



Sortie des rails collecteurs : 3x Pg 36



Tous les caches sont plombables



Porte avec vitre de sécurité transparente



Cadenas : Carré avec volet plombable



4 vis et tourillons pour fixer l'armoire ø9



Poids : env. 38 kg





Panneau de contrôle E 700/750 D1-Z5



Dimensions : 520 x 650 x 15 mm



3 places de compteur

• Borne d'essai supérieure

• Câblé, prêt à être raccordé



Poids : env. 4 kg
